LED-Großtextanzeige

Die LED-Großtextanzeigen werden im Außenbereich eingesetzt, um statische Texte und Laufschriften sowie Piktogramme und Sequenzen darzustellen. Sie können 7 Farben und 15 Helligkeitsstufen anzeigen, wobei sich die Helligkeit automatisch an das Umgebungslicht anpassen kann. Statische Texte können in 5 Schriftgrößen und auf bis zu 3 Zeilen je nach Schriftgröße angezeigt werden. Die Gehäuse der Textanzeigen sind aus pulverbeschichteten Aluminium und haben einen Schutzgrad von IP54.

Entwickelt wurden die LED-Großtextanzeigen mit Grafikeigenschaft zur Informationsdarstellung für den Einsatz an Wasserstraßen. Die WOL-TEC Automatisierungstechnik GmbH wurde mit dieser erfolgreichen Entwicklung von LED-Großtextanzeigen befähigt, neuartige (intelligente) Anzeigesysteme zur Verfügung zu stellen, die sich überall dort einsetzen lassen, wo von Automatisierungssystemen gesteuerte Informationen dargestellt werden sollen.

  • Textanzeige mit Logo von WOL-TEC GmbH

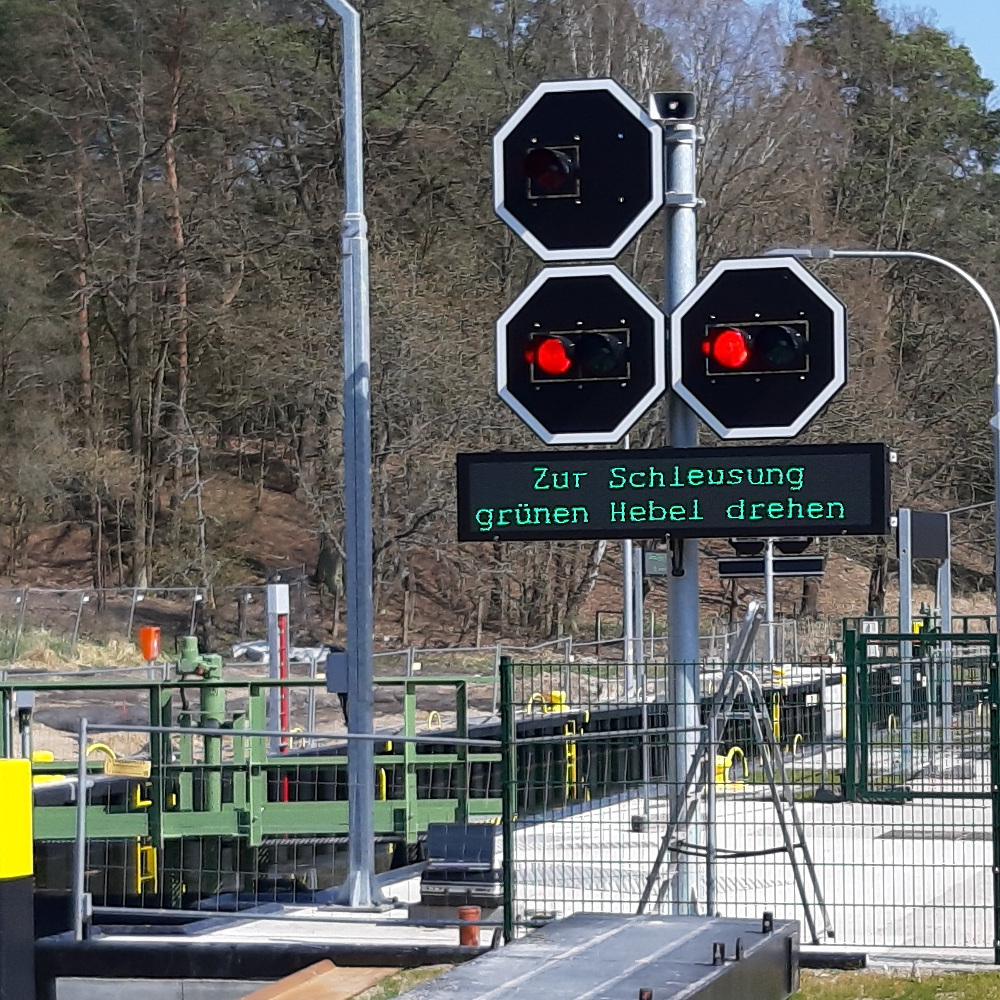

  • Textanzeige an einem Mast befestigt
  • Vier Textanzeigen an einer Schleuse
  • Textanzeige mit Testtext
  • Textanzeige mit Testgrafik
  • Textanzeige beim Schiffshebewerk Niederfinow
  • Textanzeige im Freifeld
Datenblatt
Ausschreibungstext

Bei Interesse oder Fragen rufen Sie uns unter +49 3963 25770 an oder schreiben Sie uns eine E-Mail an info@wol-tec.de.

Technische Daten

  • Darstellung: statische Texte, Laufschriften, Piktogramme und Sequenzen
  • Farben: 7 (weiß, rot, grün, blau, gelb, magenta, cyan)
  • Helligkeitsstufen: 15 Stufen einstellbar
  • Dimmen: automatische Anpassung der Helligkeit in Stufen
  • Anzahl der Textzeilen: bis zu 3 Zeilen (je nach Schriftgröße)
  • Anzahl der Zeichen pro Textzeile: 10 bis 26 Zeichen (je nach Schriftgröße)
  • Schnittstelle: TCP / IP / Ethernet (Anpassung nach Kundenwunsch möglich)
  • Gehäuse: pulverbeschichtetes Aluminiumgehäuse (IP-Schutzgrad 54)
  • Gehäuseabmessungen: 2460×500×150 mm (L×H×T)
  • Anzeigeabmessungen: 2304×384 mm, 288×48 Pixel (L×H)
  • Pixelanzahl: 13824 Pixel
  • Pixelart: RGB
  • Ableseentfernung: 2 bis 250 m
  • Arbeitstemperaturen: −20 bis 65 °C
  • Lagertemperaturen: −25 bis 80 °C

LED-Module

  • Hersteller: Nationstar gold line
  • LED-Typ: SMD outdoor LED
  • Größe einer einzelnen LED: 3,5×3,5 mm
  • Größe eines LED-Moduls: 256×128 mm
  • Helligkeit: ≥ 6000 cd/m2
  • Farbe: RGB (alle Farben)
  • Pixelanzahl: 512 Pixel (16×32)
  • Pixelabstand: P8 (8 mm)

Spannungsversorgung

  • Eingang: 230 V / 10 A / 50 Hz
  • Empfohlener Leitungsschutzschalter: Leitungsschutzschalter C16 oder B10 und zusätzlich Nulldurchgangsschalter
  • Netzteile für die LED-Module: 5 V / 60 A / 300 Watt
  • Netzteil für die Steuerung: 12 V / 2,5 A / 30 Watt

Steuerungssystem

  • Hersteller: WOL-TEC Automatisierungstechnik GmbH
  • Schnittstelle: TCP / IP / Ethernet

Temperaturregulierung

  • Heizleistung (Heizband): ca. 200 Watt (230 V)

Vorderansicht

Seitenansicht
